易成形・2種3層共押出品
製造元:RP東プラ株式会社

ノアクリーンは2種3層(アクリル/ポリカーボネイト/アクリル)の構成により、ポリカーボネイトの成形性とアクリルの耐スクラッチ性を兼ね備えています。

特徴

  • 表面がアクリル層のため耐スクラッチ性があり、各種成形加工でもクラックが発生しません。
  • 耐熱性・耐寒性・耐衝撃性に優れています。
  • 表層にハードコート処理を施すことで表面硬度をより一層向上させることが可能です。

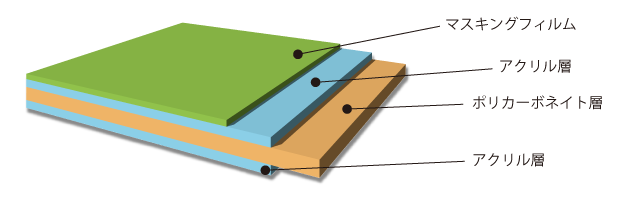

規格・構成

原反巾:1000mm
厚み:0.1/0.125/0.18/0.2/0.25/0.3/0.4/0.5mm


物性

項目・検査方法 単位 厚み (mm)
0.125 0.18 0.25 0.5
比重 1.2
ヘーズ JIS-K7136 0.04 0.06 0.03 0.14
全光線透過率 JIS-K7361 92.3 92.3 92.3 92.2
引張降伏強度 JIS-K7113
2号型ダンベル使用
引張速度 50mm/min
MPa MD 57 63 64 64
TD 63 63 64 64
引張破断伸度 JIS-K7113
2号型ダンベル使用
引張速度 50mm/min
MD 95 85 50 20
TD 90 85 40 21
引張弾性率 JIS-K7113
2号型ダンベル使用
引張速度 50mm/min
MPa MD 2800 3100 3130 2980
TD 3150 3160 3170 2990
引裂強度 JIS-K7128 直角型引裂法
引張速度 100mm/min
N/mm MD 140 140 150 180
TD 130 140 150 180
デュポン衝撃強度 撃芯半径6.3mm、
受台半径15.2mm
g・cm 14300 9100 6300 4500
ビカット軟化温度 荷重10N 針状圧子の進入深さ20μm 149.9 148.2 146.2 136.7
鉛筆硬度 JIS-K5400-1900 F H 2H 2H

※上記数値は測定値であり、規格値・保証値ではありません。


ファイルイメージ

151KB

ノアクリーン MSDS


シェアする
